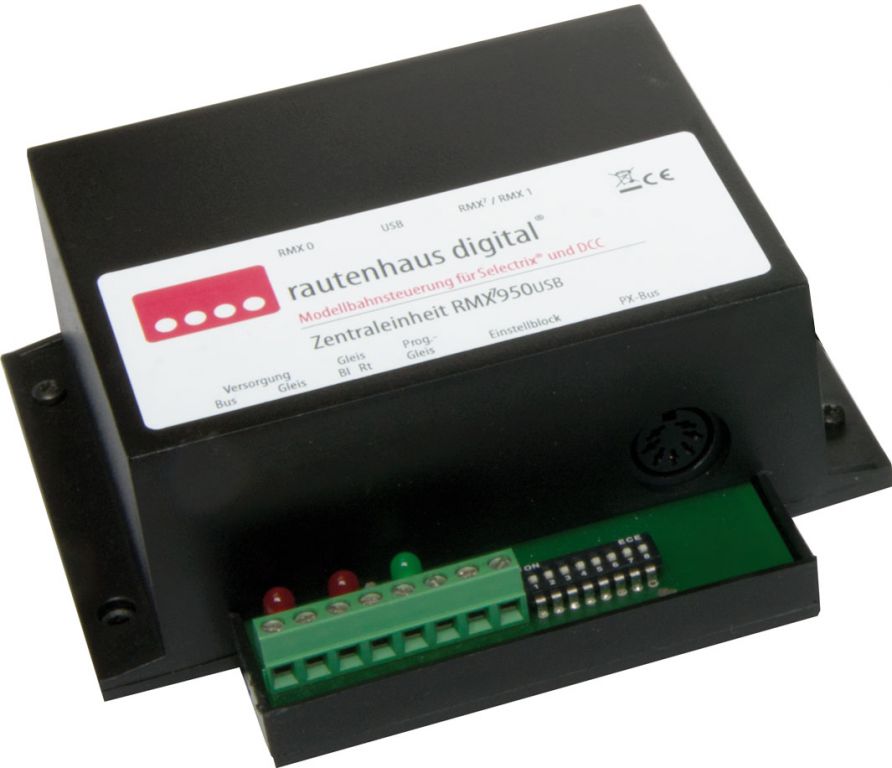

Die Multiprotokoll-Zentraleinheit mit 3-Prozessortechnik zur digitalen Steuerung von Modellbahnanlagen im DCC-, Selectrix®-, Selectrix2- und rautenhaus digital®-Adressdynamik-Format ist das Herz der Digitalsteuerung. Diese neue Version der Zentraleinheit unterstützt alle gängigen Gleisformate für alle DCC-Lokomotiven mit 14, 28 oder 126 Fahrstufen, sowie kurzer und langer Adresse. Ebenfalls können alle bisherigen Selectrix-Lokadressen (1-103), Adressdynamik- und das neue Selectrix2-Format mit den Adressen 1-9999 angesteuert werden. Intern arbeitet das RMX-System mit den RMX-Adressen 1-9999. In der Lokdatenbank der Zentrale werden diesen Adressen das Datenformat, die reale Decoderadresse und ein bis zu 12-stelliger Lokname zugeordnet und gespeichert.
Die Zentraleinheit RMX7950USB ist zum Einsatz mit allen Spurweiten ausgelegt. Dazu verfügt sie über getrennte Spannungsversorgungen für die Gleisanlage und die Datenbusse. So kann die Fahrspannung optimal auf die Baugröße angepasst werden, ohne bei der Bus-Versorgung Kompromisse eingehen zu müssen. Sie bietet eine Ausgangsleistung von 3A für den Fahrstrom und 1A für die Datenbusse.
Die Zentraleinheit verfügt über eine integrierte USB-Schnittstelle zum Anschluss eines PC. Außer für die Anlagensteuerung kann das USB-Interface auch für Updates der Zentrale selbst sowie der angeschlossenen stationären Decoder und Fahrzeugdecoder verwendet werden (sofern diese Komponenten updatefähig sind).
Technische Daten:
- RMX7-Bus
- als integrierter Datenbus, der den RMX 0-Bus zur Steuerung der Lokomotiven über RMX-Kanäle im Multiplexverfahren und den RMX 1-Bus zur Steuerung von bis zu 824 Magnetartikeln, Besetztmeldungen usw. bündelt.
- PX-Bus
- separater PX-Busanschluss zum Anschliessen von bis zu 20 Fahrstrom-Boostern.
- 9999 Lokadressen
- ansteuerbar aus den Datenformaten DCC, Selectrix, Selectrix2 und Adressdynamik über RMX-Loknummer
- SX-Lok-Programmierung
- über separaten Gleisanschluss zum Programmieren von Lokdecodern. Standard-Parameter und erweiterte Programmierung in einem Durchgang
- Parameter-Programmierung
- für SX2 Lokdecoder, Decoder mit SUSI-Schnittstelle, neue Selectrix-Decoder und SUSI-Sound-Module sowie die Decoder mit Adressdynamik
- DCC-Programmierung
- für alle Konfigurationsvariablen (CVs) über Handregler RMX945 und RMX7945
- Pom-Programmierung
- Hauptgleisprogrammierung für DCC und Selectrix2 mit entsprechenden Lokdecodern
- Leistung
- Gesamtleistung 4,0A, Fahrstrom 3,0A, Datenbusstrom 1A, getrennte Spannungsversorgungen
- Betriebsmodi
- Einstellung der Baudrate, aktivierung der Translaterfunktion
- Kurzschlusssicherung
- Automatisches Abschalten der Gleisversorgung bei Ãœberlast undKurzschluss
- Unterversorgungsabschaltung
- Automatisches Abschalten der Gleisversorgung bei Unterversorgung der Zentraleinheit, dadurch keine Zerstörung bei zu kleinen Trafos
- Betriebszustandsanzeige
- Stromversorgungsanzeige durch zwei rote LED, Betriebszustand durch grüne LED
- Updatefähig
- Prozessoren updatefähig über integriertes USB-Interface, dadurch auch späterer Zugriff auf Funktionserweiterungen des Systems
Die Multifunktions-Zentraleinheit RMX7950USB ist SELECTRIX-kompatibel und hat daher volle Funktionssicherheit im Zusammenspiel mit allen SELECTRIX-Systemkomponenten. Aufgrund der kann jedoch in Einzelfällen mit sehr alten TRIX-Komponenten oder darauf basierender Bausteine nicht der volle Funktionsumfang von rautenhaus digital® genutzt werden.
Weitere Informationen zur Multifunktions-Zentraleinheit RMX7950USB entnehmen Sie bitte der Anleitung.
